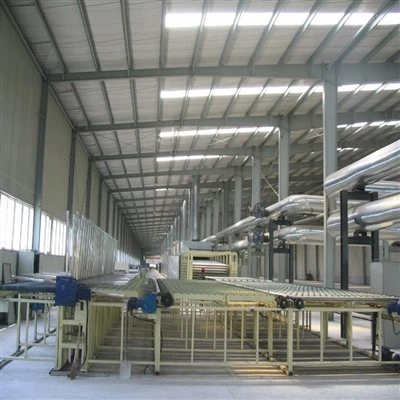

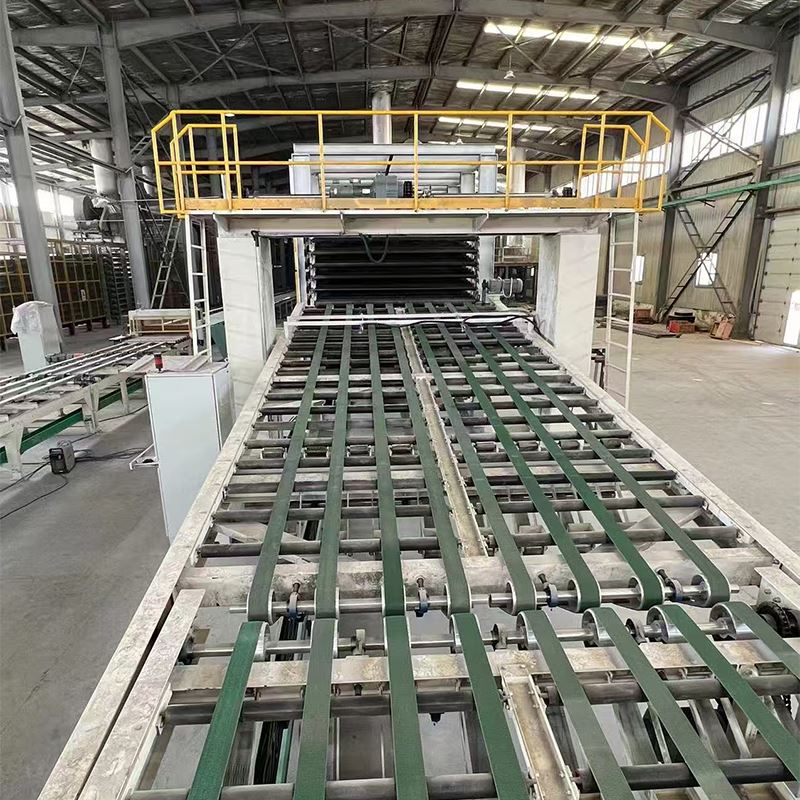

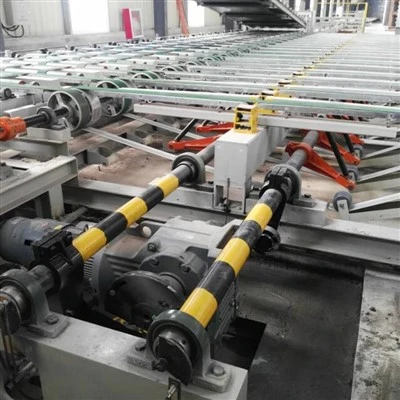

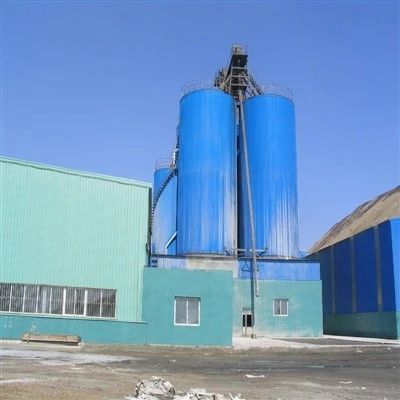

Shineye Mach Co., Ltd.는 중국의 자동 석고보드 생산 라인의 주요 제조업체 및 공급업체 중 하나입니다. 중국에서 만든 최신 자동 석고 보드 생산 라인을 구입하려는 경우 저희 공장에서 견적을 받아 보십시오. 모든 맞춤형 제품은 높은 품질과 경쟁력 있는 가격으로 제공됩니다.

엔지니어링 컨텍스트: 생산 과제

이 생산 라인은 재료 처리, 슬러리 형성, 열 건조 및 자동 마감 작업의 통합 순서를 통해 소성 석고 분말, 물 및 첨가제를 완성된 종이{0}}패널로 변환하는 연속 열화학 처리 시스템입니다. 엔지니어링 기본 사항을 이해하면 플랜트 설계자, 프로젝트 관리자 및 기술 의사 결정권자가 용량 계획 및 장비 선택에 도움을 받을 수 있습니다.{2}}

석고보드 제조에는 수화 반응 역학, 열 물질 전달 및 정밀 기계적 처리가 결합되어 있습니다. 핵심 엔지니어링 과제는 경쟁 제약 조건의 균형을 맞추는 데 있습니다.

반응 속도 대 생산 속도

건조 온도와 보드 무결성

에너지 투입 대 제품 안정성

자본 투자 대-단위당 운영 비용

모든 석고보드 생산 라인에서 이러한 -절충점은 초기 장비 사양과 장기적인 운영 경제성을 결정합니다.- 이 가이드는 자동 석고보드 생산 라인의 장비 선택, 용량 계획 및 운영 최적화를 위한 엔지니어링 프레임워크를 제공하여 각 항목을 체계적으로 설명합니다.

라인은 각각 정의된 입력-관계를 갖는 동기화된 단위 작업 순서로 작동합니다. 전체 시스템은 일련의 상호 연결된 전달 함수로 모델링될 수 있으며, 여기서 각 단계의 출력은 다음 단계의 입력이 됩니다.

1. 물질수지

12.5mm 표준 보드를 생산하는 일반적인 1,500만m²/년 라인의 경우:

재료	투입량(톤/일)	생산량(톤/일)

소석고분말	380-420	-

물(총)	260-290	-

마주보는 종이	25-30	-

첨가제	2-5	-

완성된 보드	-	480-520
건조 단계에서는 하루에 약 140~180톤의 물이 제거되는데, 이는 시스템에서 가장 큰 에너지 수요를 나타냅니다.

2. 처리량 병목 현상

대부분의 석고보드 생산 라인 구성에서 건조기는 처리량 제약 요소입니다. 성형 섹션은 일반적으로 건조기가 처리할 수 있는 것보다 15~20% 빠르게 작동할 수 있으므로 건조기 용량이 효과적인 생산 한도가 됩니다. 라인을 지정할 때 목표 피크 출력에 15% 버퍼를 더한 값에 맞게 건조기 크기를 조정하는 것이 좋습니다.

1. 두께 조절

보드 두께는 상부 및 하부 성형 롤러 사이의 간격, 슬러리 유량 및 컨베이어 속도에 의해 결정됩니다. 경화 중 슬러리 팽창과 건조 중 수축으로 인해 관계는 비선형입니다.

폐쇄-루프 제어 논리:

1. 레이저 센서는 보드 폭 전체에서 50mm 간격으로 두께를 측정합니다.

2. 데이터는 이동-평균 알고리즘을 통해 필터링되어 노이즈를 제거합니다.

3. PLC는 필터링된 값을 설정값과 비교하고 오류 신호를 계산합니다.

4. 유압 액츄에이터는 PID 제어를 통해 롤러 간격을 조정합니다.

5. 피드{1}}포워드 보상은 속도 변화에 따라 슬러리 유량을 조정합니다.

6. 시스템은 12.5mm 보드에 대해 ±0.2mm의 안정된 상태 두께 공차를 달성하며 정착 시간은 3초 미만입니다.

2. 엣지 형성

가장자리-접기 시스템은 석고 코어 주위를 향하는 종이를 구겨주는 일련의 점진적인 각도 접기 롤러를 사용합니다. 주요 매개변수:

1. 접힘 각도 진행 : 15도 → 30도 → 45도 → 90도

2. 접이식 롤러 압력: 50-200 N, 공압 실린더로 제어됨

3. 최소 가장자리 용지 겹침: 8mm

4. 시스템에는 형상이 설정된 매개변수에서 벗어날 경우 자동 경보 기능을 갖춘 접는 프로파일의 시각적 모니터링이 포함됩니다.

1. 건조 곡선

건조 공정은 세 가지 단계로 구성된 특징적인 수분 제거 곡선을 따릅니다.

단계	수분 함량	비율-제한 요소	지속

일정한 비율	18% → 12%	표면 증발	15~25분

하락률	12% → 4%	내부 확산	20~35분

균등화	4% → 1.5-2%	공기 평형	10~20분

PLC는 구역 온도를 조정하여 이러한 단계의 진행을 최적화합니다. 적절하게 구성된자동 석고보드 생산라인다음과 같이 구역 온도를 유지합니다.

존	온도	기능

1	160-170도	초기 가열

2	180-200도	일정한-속도 건조

3	200-215도	최고 건조

4	200-215도	지속적인 고온-

5	180-190도	이행

6	150-160도	최종 균등화

2. 열회수

열 회수 시스템은 가스{0}}대-판형 열 교환기를 사용합니다.

배기 입구: 80-100도

회수 후 배기구 : 55-65도

연소 공기 예열: 주변 온도보다 45-55도 높음

연료 절감: 8-12%

교환기 재질: 316L 스테인레스 스틸

회수 계산:

연간 연료 절감액=연간 소비량 × 회수 효율 × 단가

연간 4,000~6,000톤의 석탄을 소비하는 일반적인 라인의 경우 절감액은 연간 $60,000~$120,000입니다. 시스템 비용이 $90,000-$150,000이면 투자 회수 기간은 18-24개월입니다.

3. 건조기 크기 공식

건조기 용량은 수분 제거율과 체류 시간에 따라 결정됩니다.

필요 열량(kW)=수분 제거량(kg/hr) × 2,260 kJ/kg ¼ 열효율

12.5mm 보드를 생산하는 연간 1,500만m² 라인의 경우 수분 제거량은 시간당 5,500~6,500kg입니다. 75% 효율에서 필요한 열 입력은 16,500-19,500kW입니다.

1. 제어 계층

자동화 시스템은 세 가지{0}}레벨 계층 구조를 따릅니다.

수준	기능	구성요소

필드	감지 및 작동	센서, 변환기, 드라이브

제어	실시간-규제	PLC, PID 컨트롤러, 인터록

감독	프로세스 관리	HMI, 데이터 기록, 원격 액세스

2. 센서 네트워크

라인에는 구성에 따라 120-180개의 센서가 통합되어 있습니다.

1. 슬러리 밀도: 코리올리스 유량계

2. 두께: 폭 전체에 걸쳐 4-6개의 레이저 센서

3. 중량: 절단 스테이션의 인라인 스케일-

4. 수분: 건조기 배출구의 마이크로파 센서

5. 온도: 구역 전체에 걸쳐 18-24개의 열전대

6. 공기 흐름: 차압 센서

7. 속도: 모든 구동 롤러의 인코더

3.레시피 관리

각 레시피에는 40~60개의 매개변수가 포함되어 있습니다.

그룹	예시 매개변수	세다

원료 비율	석고/물, 첨가제	8-12

혼입	속도, 체류시간	4-6

형성	롤러 갭, 압력, 장력	8-10

컨베이어	속도 프로필	6-8

건조	구역 온도, 기류	12-18

절단	길이, 트림 폭	3-4

품질	공차 범위	10-15

전환은 결함을 방지하기 위해 모든 매개변수를 점진적으로 전환하는 사전 프로그래밍된 시퀀스를 실행합니다.-

1. 검사 사양

가리키다	기술	해결	거부 기준

두께	레이저 삼각측량	±0.05mm	>±0.25mm 편차

무게	로드셀	±10g	>±3% 편차

가장자리	라인-스캔 비전	0.2mm 픽셀	코어 노출, 찢어짐

표면	다중-각도 카메라	0.1mm 결함	긁힘, 주름

수분	마이크로파	±0.1%	<1.0% or >3.5%

2 통계적 공정 관리

시스템은 주요 매개변수에 대한 관리 차트를 자동으로 생성합니다. 비-변동이 감지되면(예: 평균보다 높은 7개의 연속 포인트) 운영자에게 근본 원인을 조사하라는 경고가 표시됩니다. 이 방법을 사용하면 일반적으로 최종 검사에 비해-사양을 벗어난- 생산이 60-70% 감소합니다.{10}}

기술 사양

매개변수	범위	메모

연간 생산능력	5-30+백만 m²	300일, 24시간 운영

회선 속도	25-60m/분	보드 두께에 따라 다름

두께 범위	6-25mm	최대 30mm까지 가능

두께 공차	±0.2mm (≤15mm); ±0.3mm (>15mm)	레이저 폐쇄-루프

너비 옵션	900/1200/1220mm	최대 1500mm까지 맞춤형

길이 범위	1800-3600mm	조절할 수 있는

건조 온도	160-220도	PLC 구역 제어

건조주기	40~80분	두께에 따라 다름

설치된 전력	600-1500kW	용량에 따라 다름

연료 옵션	천연가스, LPG, 디젤, 석유, 석탄, 바이오매스	맞춤형

전기 공급	380V/400V/440V, 50/60Hz, 3상	변압기 사용 가능

서비스 수명	15~20년	유지보수 프로그램 포함

용량 계획

1 선택 매트릭스

요인	5-10M²/년	10-20M²/년	20-30M²/년

투자	낮추다	중간	더 높은

단위당-비용	더 높은	경쟁력 있는	최저

시장 반경	지역	다중-지역	국내/수출

교대근무	1-2	2-3	3

건조기 구역/층	4-6 구역, 2-3 층	6-8 구역, 3-4 층	8-10개 구역, 4-5개 층

건평	3,000-5,000 m²	5,000-8,000 m²	8,000-12,000 m²

2. 일반적인 크기 조정 고려 사항

고려 사항	잠재적 영향	권장 접근 방식

건조기 용량	실제 출력이 제한될 수 있음	최대 목표 +15% 버퍼 크기

단면 속도 형성	건조기 용량을 초과할 수 있음	건조기 기능과 일치

원료 저장	중단으로 인해 생산이 중단될 수 있음	7~14일 보관 계획

완제품 보관	스태킹 영역이 제약이 될 수 있음	3~5일 생산 계획

유틸리티 연결	전원 또는 가스 공급으로 인해 작동이 제한될 수 있음	마무리하기 전에 용량을 확인하세요

성능 벤치마크

다음 벤치마크는 여러 석고보드 생산 라인 설치 전반의 현장 데이터에서 도출되었습니다. 개별 결과는 보드 사양, 에너지 비용 및 운영 방식에 따라 다릅니다.

미터법	업계 일반	이 줄(문서화된 범위)

회선 가용성	85-88%	92-95%

보드 폐기물 비율	3-5%	0.8-1.5%

두께편차(표준편차)	±0.35mm	±0.12mm

m²당 에너지 비용(12.5mm 보드)	기준선	15-22% 더 낮음

교대당 운영자	12-15	6-8

전환 시간	2~4시간	20~40분

연간 유지보수 중단 시간	15-20일	8~12일

1차-통과 품질 수율	93-95%	98-99%

글로벌 설치

지역	설치	일반 용량	일반 제품

남아시아	15+	5-15M²/년	표준, 방화-등급

동남아시아	12+	5-12M²/년	표준, 방습-

중앙아시아	8+	8-20M²/년	표준, 고강도-

중동	6+	6~1500만㎡/년	표준, 방화-등급, 장식용

아프리카	4+	3~8백만m²/년	표준, 이코노미 등급

동유럽	3+	10-15M²/년	표준, 방습-

가장 오래된 설치(2003)와 최신 설치(2024)는 모두 원래 용량 사양의 5% 이내로 생산되어 제품 수명주기 전반에 걸쳐 일관된 엔지니어링 신뢰성을 나타냅니다.

옵션 장비

체계	기능	일반적인 ROI 영향

먼지 수집	물질회수, 작업장 청결	1-2% 재료 가치 회복

로봇식 스태킹	수동 스태킹 작업 감소	투자 회수 기간: 18~30개월

자동 결속/포장	포장 노동력 감소	투자 회수 기간: 12~24개월

폐기물 재활용	불량품에서 석고와 종이를 회수합니다.	투자 회수 기간: 15~30개월

중앙 통제실	향상된 감독, 보호된 환경	간접적인 이익

바코드 라벨링	추적성, 재고 관리	운영 효율성 향상

기술문의

엔지니어링 도면, 용량 계산 또는 자동 석고보드 생산 라인 프로젝트 제안의 경우:

제시카 리

우리의 주소

동자성 마을 북쪽, 순환 경제 산업 지역,
중국 허베이성 금저우시

전화 번호

+86 18132648037

이메일-

xiangyijixielucia@yeah.net

엔지니어링 상담 및 제안은 최초 문의 후 48시간 이내에 제공됩니다.
